Arquitetura que acompanha o seu negócio.
Soluções modulares pré-fabricadas para espaços comerciais mais rápidos de construir, eficientes de operar e preparados para evoluir.
Seu negócio muda. Seu espaço também pode mudar.
O Sistema Construtivo eltzdesign transforma a edificação em uma solução modular, permitindo diferentes configurações de espaço e a possibilidade de ampliação, redução, desmontagem e remontagem.
Uma arquitetura pensada não apenas para o presente, mas para acompanhar as necessidades do negócio ao longo do tempo.
Mais eficiência. Menos complexidade.
Um sistema. Diferentes possibilidades.
A arquitetura modular permite desenvolver soluções a partir de uma mesma lógica construtiva, adaptando a configuração dos módulos às necessidades de cada projeto.

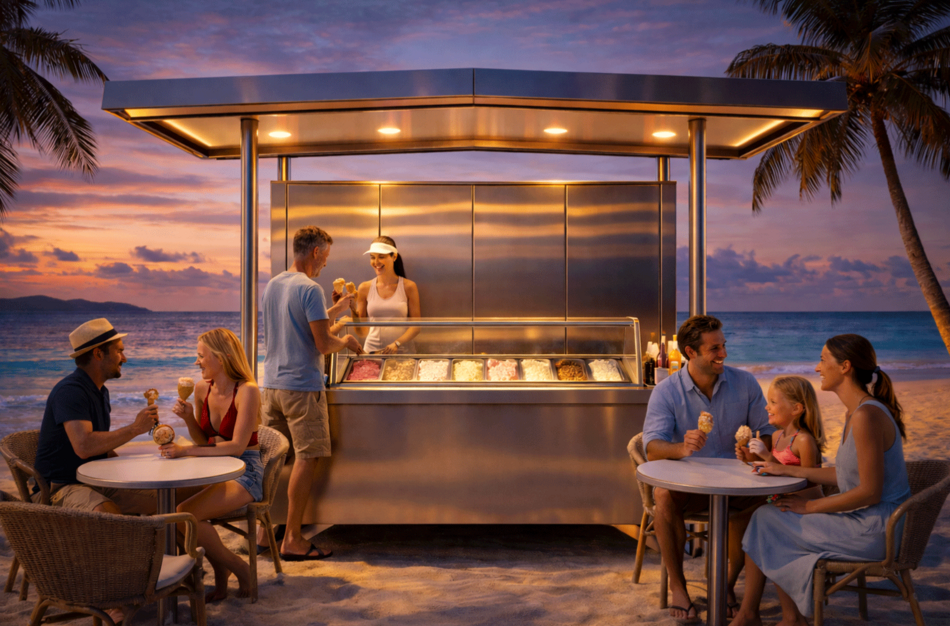

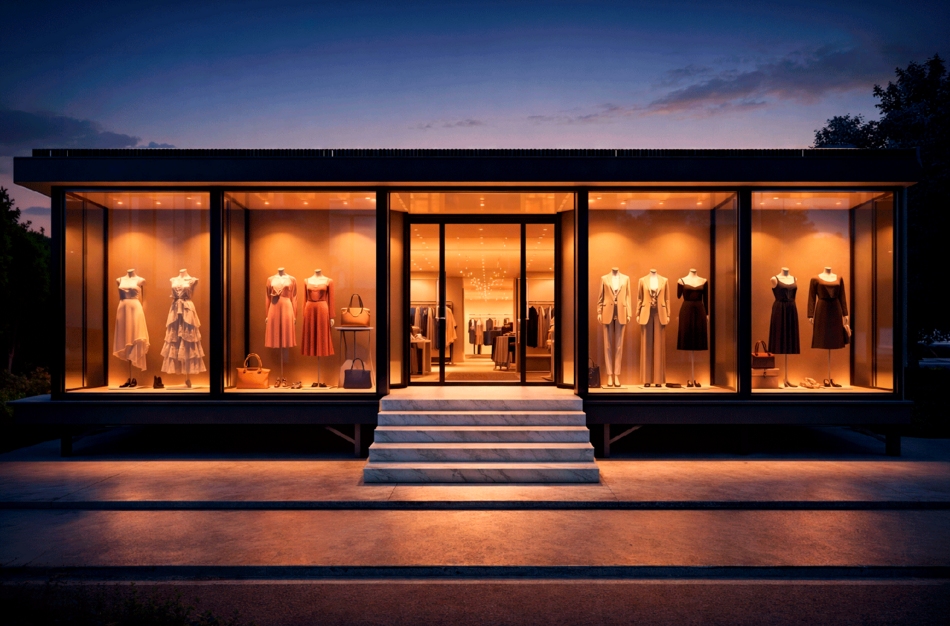

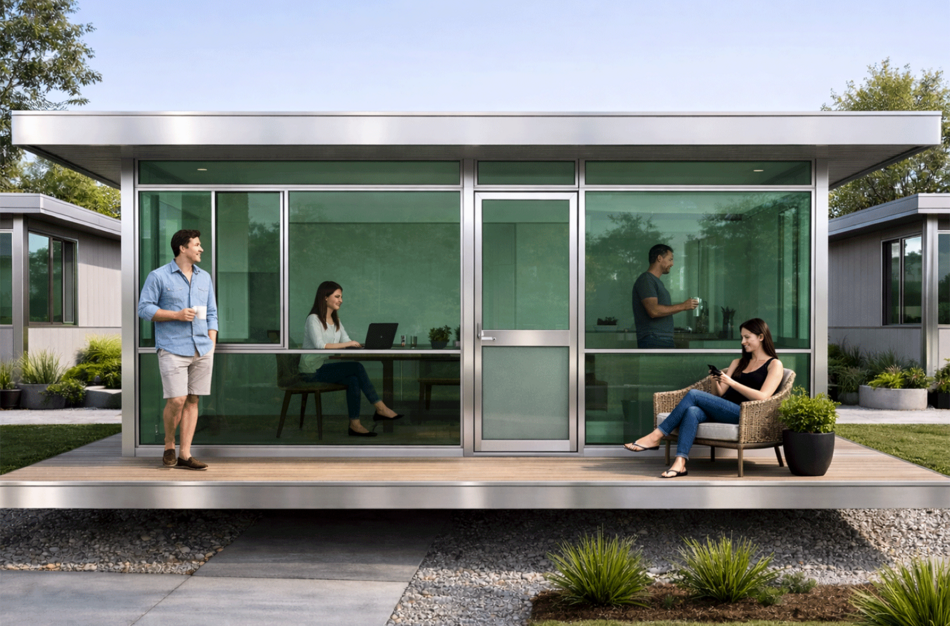

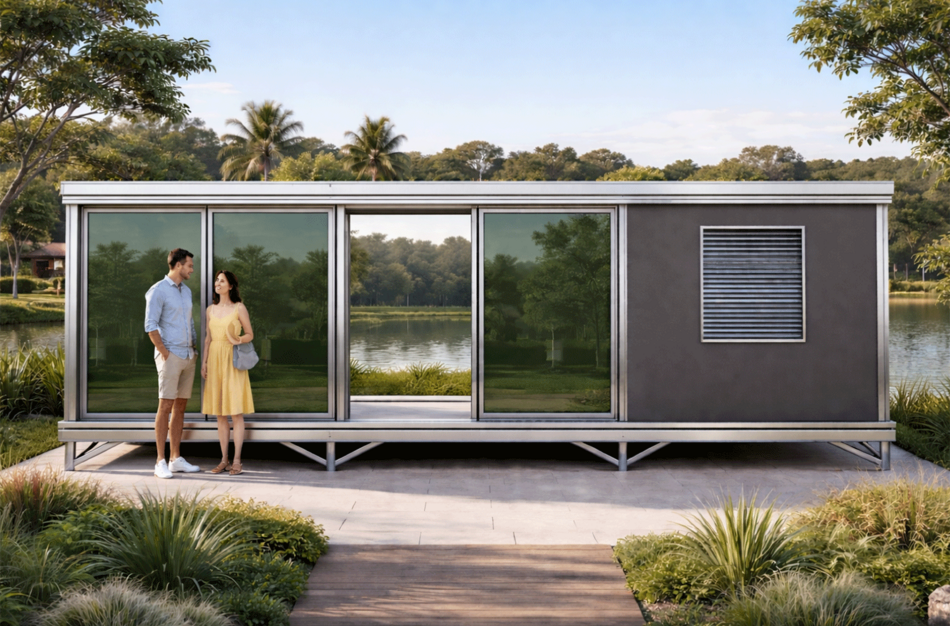

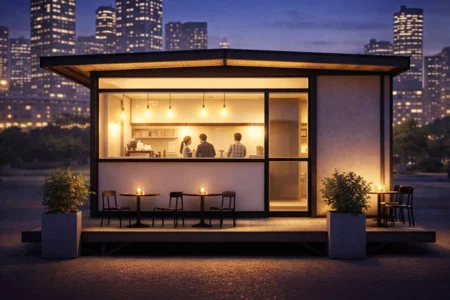

Lojas

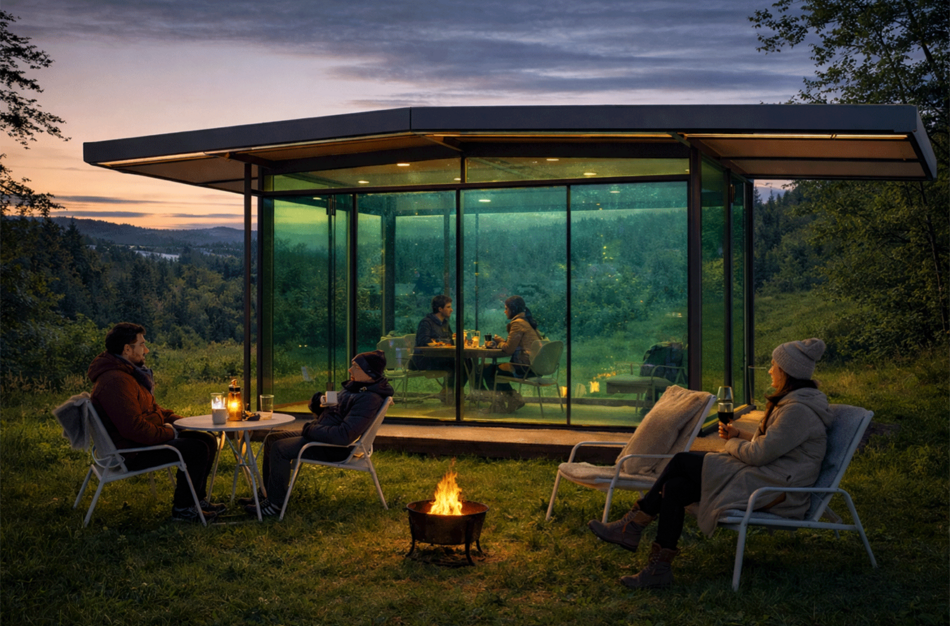

Hospitalidade

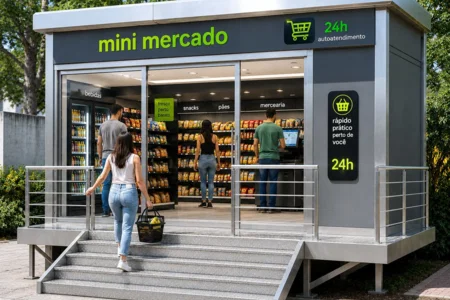

Mini mercado

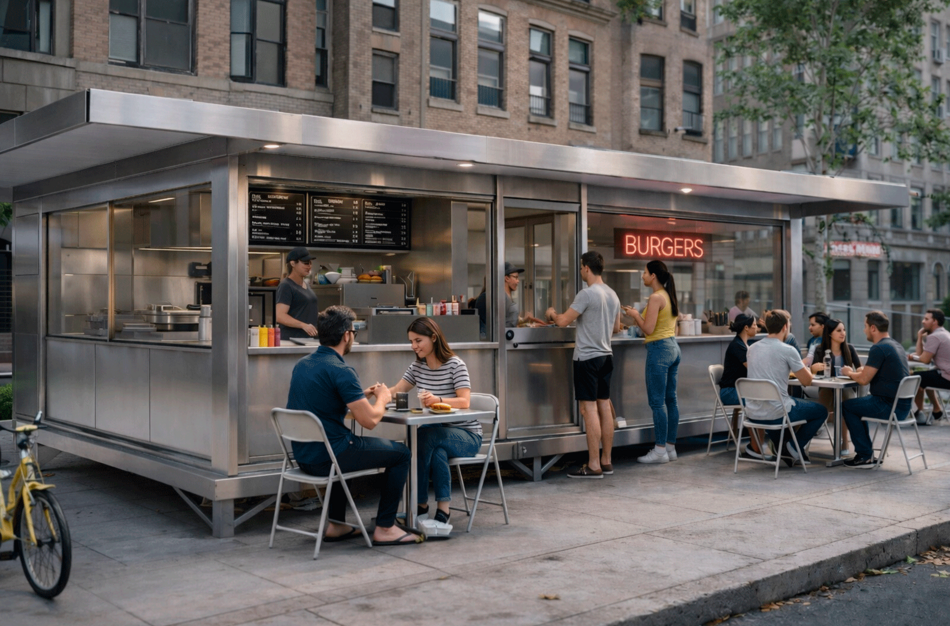

Comércios
Sistema Eltzdesign

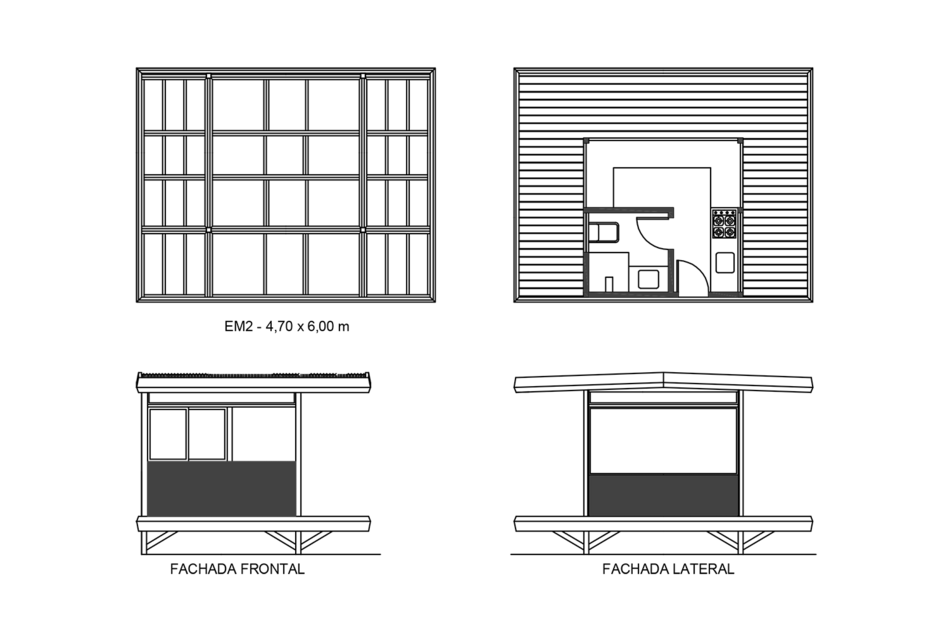

Uma linha completa de módulos.
9 módulos que atendem desde espaços compactos até residências e comércios completos. São mais de 20 tipologias possíveis.

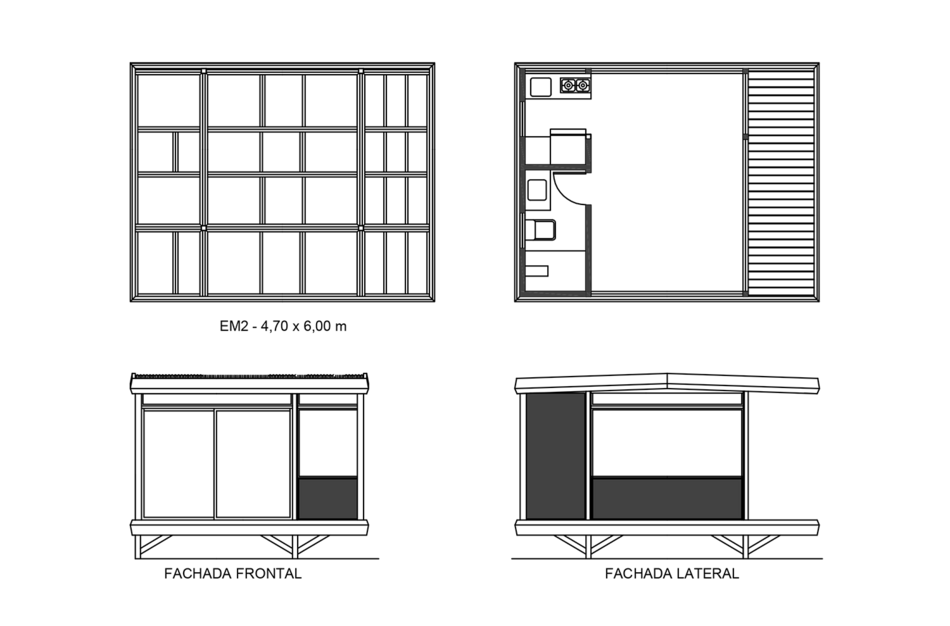

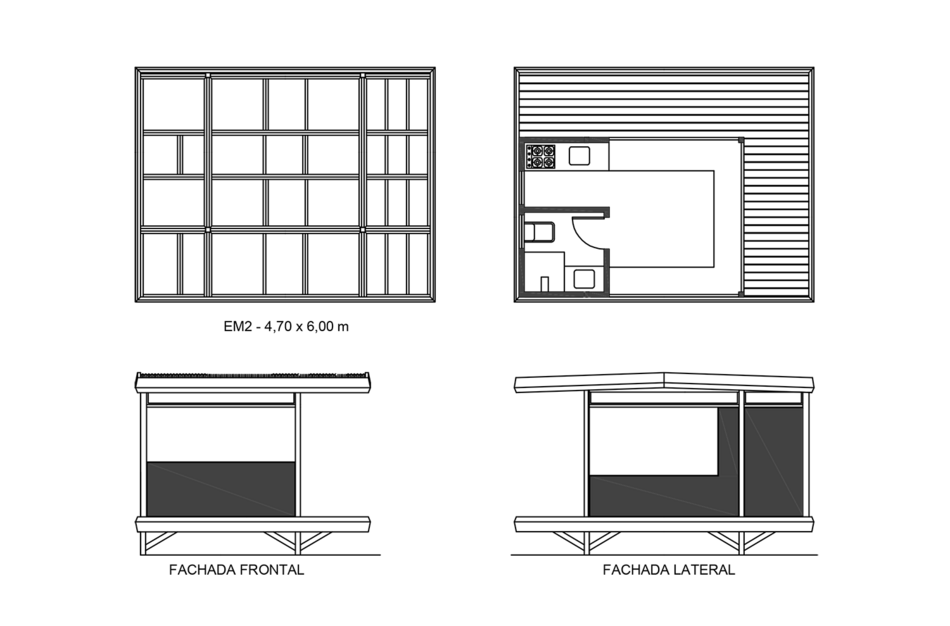

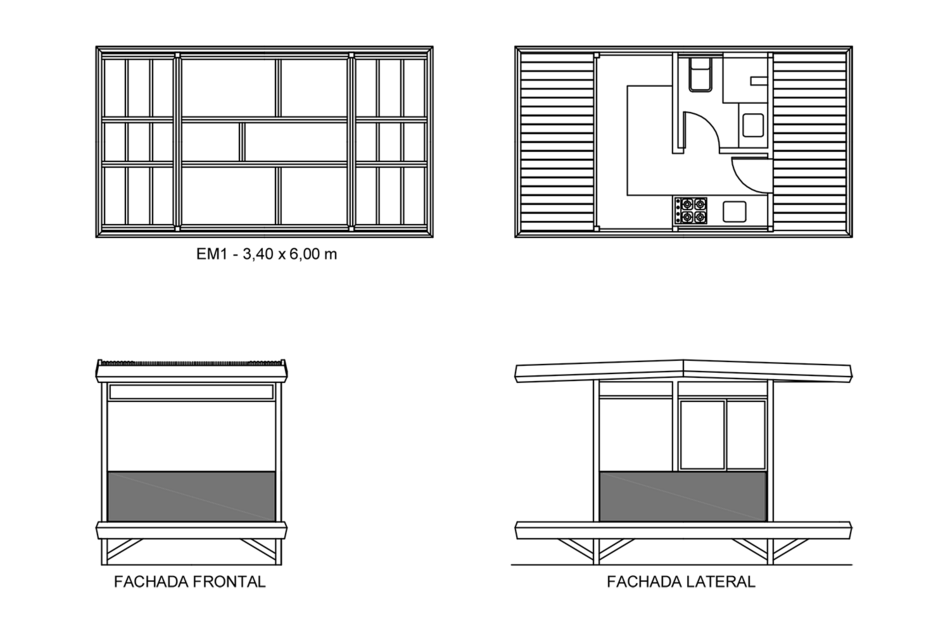

Bali A Comercial - 18,56m²
Bali A Comercial - 18,56m²

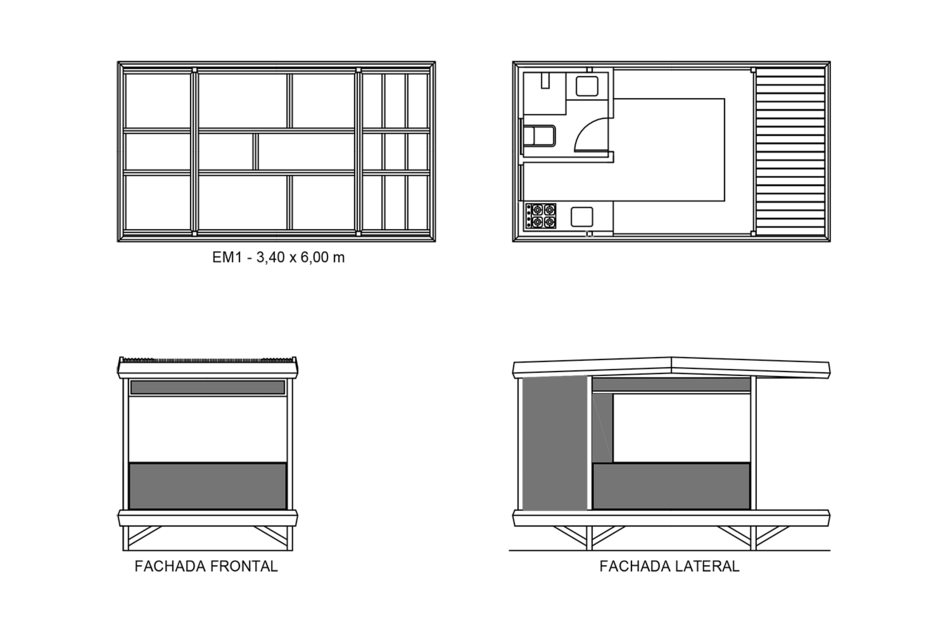

Bali B Comercial - 18,56m²

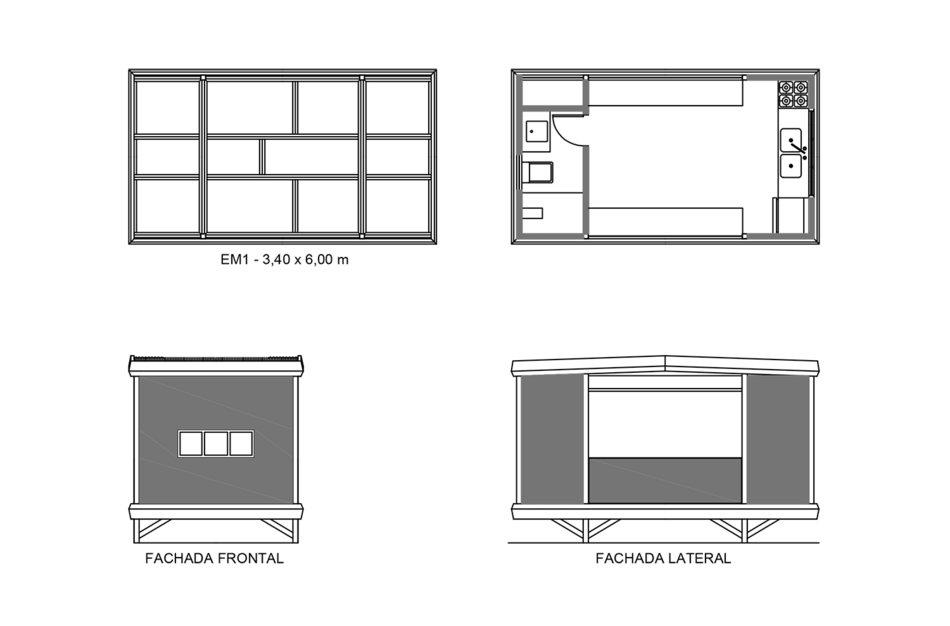

Bali C Comercial - 18,56m²

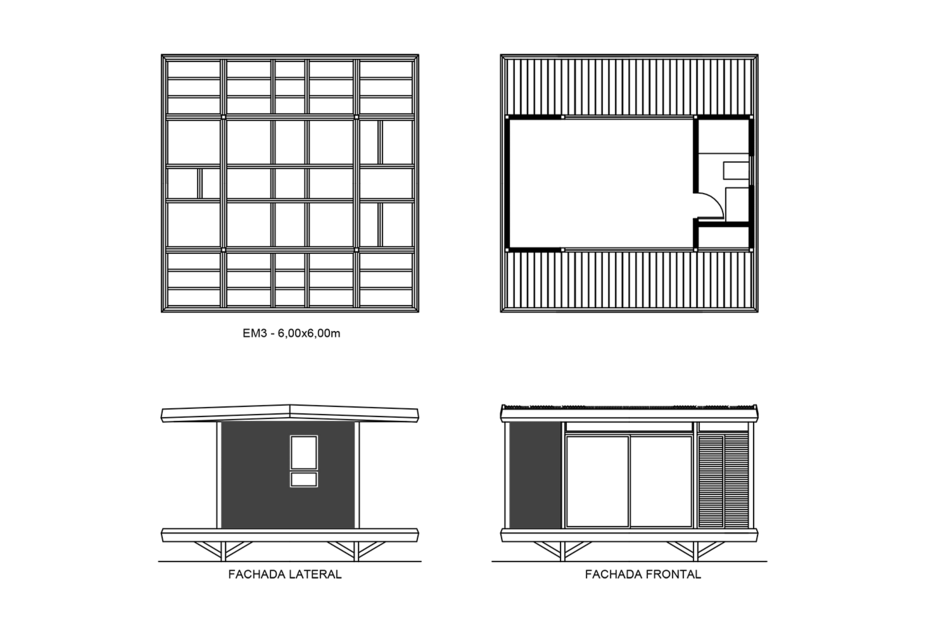

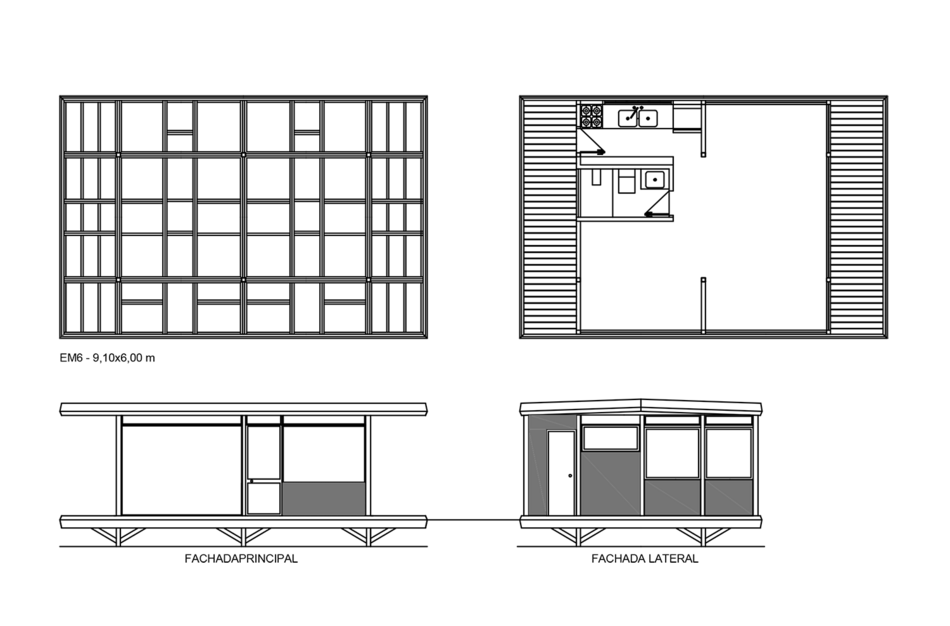

Taiti A Comercial - 26,10m²
Taiti A Comercial - 26,10m²

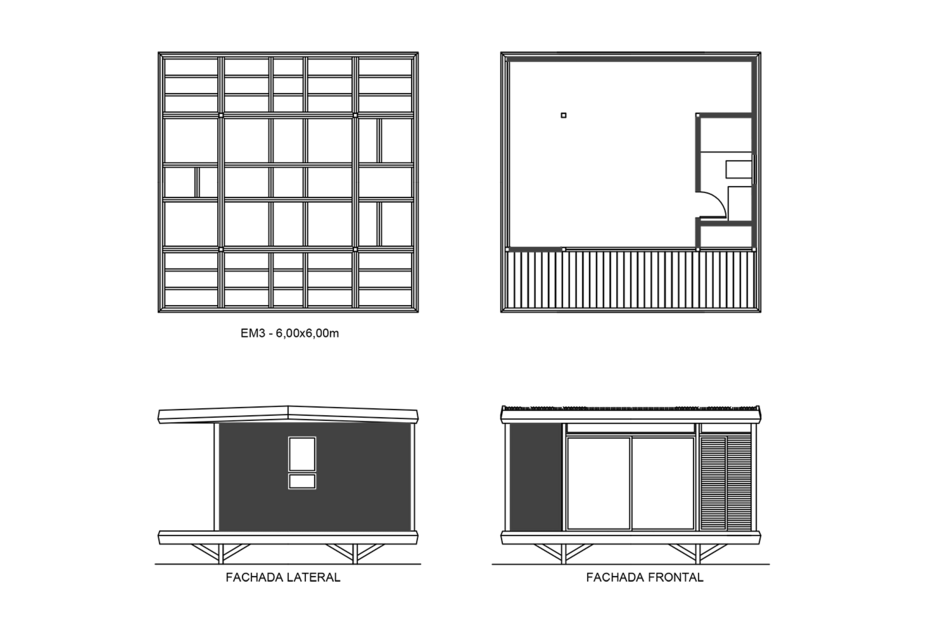

Taiti B Comercial - 26,10m²
Taiti C Comercial - 26,10m²
Taiti D Comercial - 26,106m²
Taiti E Comercial - 26,10m²
Creta A Comercial - 33,64m²
Creta B Comercial - 33,64m²
Creta C Comercial - 33,64m²
Capri A Comercial - 35,64m²
Capri A Comercial - 35,64m²
Capri B Comercial - 35,64m²
Capri C Comercial - 35,64m²
Havaí A Comercial - 44,08m²

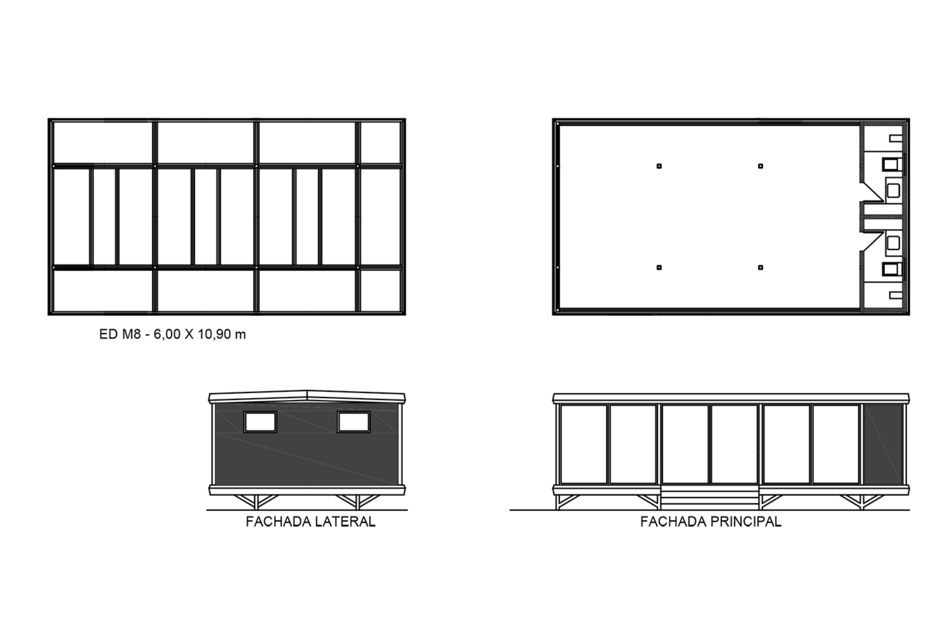

Ibiza A Comercial - 51,62m²
Ibiza A Comercial - 51,62m²

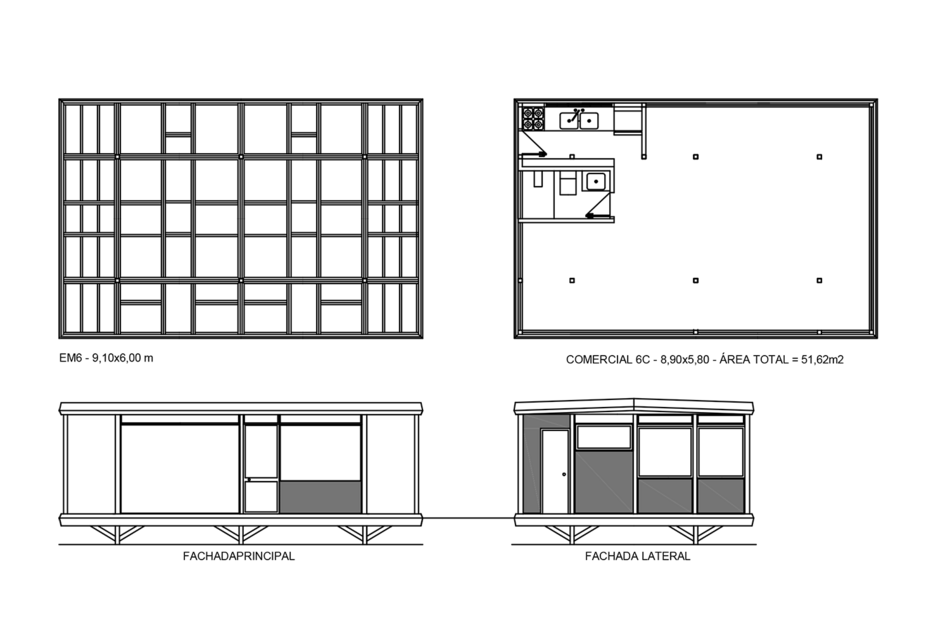

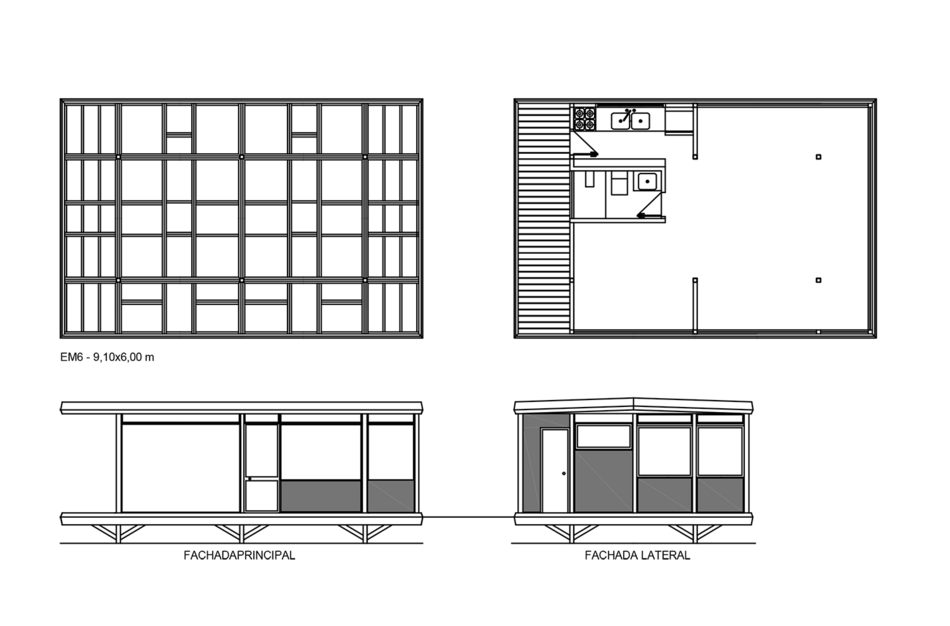

Ibiza B Comercial - 51,62m²
Ibiza C Comercial - 51,62m²

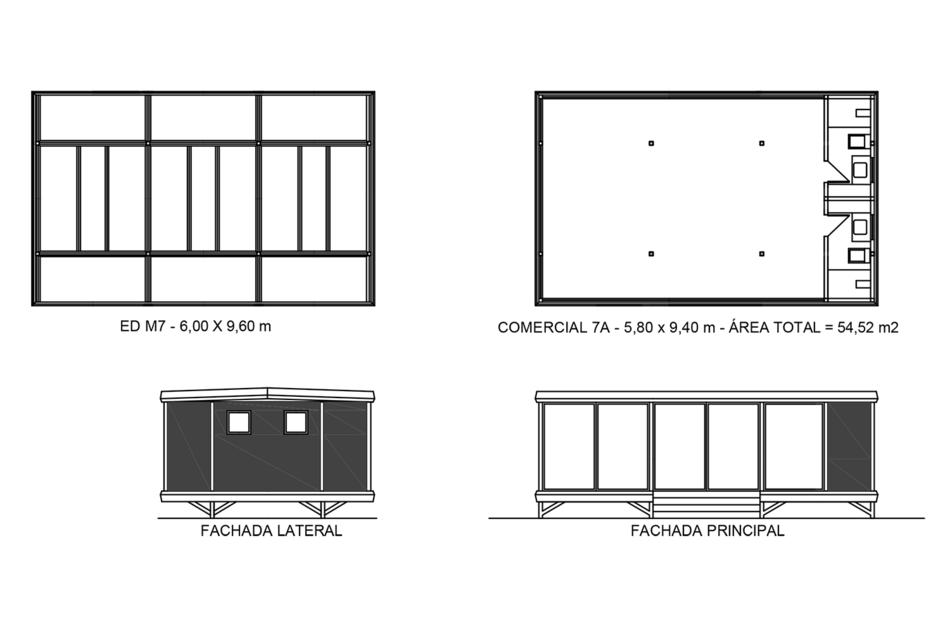

Maiorca A Comercial - 54,62m²
Maiorca A Comercial - 54,62m²
Bali B Comercial - 18,56m²
Myconos A Comercial - 62,06m²
Myconos A Comercial - 62,06m²
Santorini A Comercial - 69,60m²
Santorini A Comercial - 69,60m²
Bali B Comercial - 18,56m²
Um sistema. Diferentes possibilidades.
A arquitetura modular permite desenvolver soluções a partir de uma mesma lógica construtiva, adaptando a configuração dos módulos às necessidades de cada projeto.
Características técnicas
Fundações
Fundações em sapatas isoldadas de concreto armado moldadas no local, com tecnologia conhecida e acessível.
Estrutura
O material com maior vocação para estruturas é o aço, por sua grande resistência à compressão e à tração. Criamos uma estrutura metálica modular multiuso, produzida e montada pela Metalúrgica Artelupa, formada por 4 pilares e vigas de contorno em balanço com perfil exclusivo no Piso e na cobertura, sustentadas por mãos francesas no baldrame. Ligações aparafusadas permitem a montagem e desmontagem da estrutura.
Paredes
As paredes configuram os espaços internos oferecendo proteção mecânica, isolamento à umidade, térmico, acústico e proteção contra a radiação solar. Optamos pela utilização de painéis leves pré-fabricados, com espessura de 10 cm, da Sulfibra compostos por lâminas de fiberglass ou da Brastelha de chapas galvalume pré pintadas, coladas a uma camada interna de PIR, com 250 cm de altura e largura variável, que tem peso reduzido, são interligados entre si através de juntas específicas e na estrutura através de perfis de alumínio tubulares nos cantos e em U nas laterais, parte inferior e superior dos painés.
Esquadrias
As esquadrias são de alumínio anodizado preto, produzidas e montadas pelas Esquadrias Brill. Portas externas de correr com bandeira fixa de vidro com altura de 250 cm e larguras variáveis que podem vedar todo o vão entre pilares do módulo, esquadrias de vidros fixos e janelas basculantes nos banheiros e cozinha. Dormitorios com janelas de correr em alumínio e blackout ou com persianas de enrolar. Portas internas com folhas, marcos e guarnições em madeira e revestimento melamínico. Porta veneziana de correr nos shafts.
Cobertura
A cobertura tem como principal função a vedação e escoamento das águas pluviais, que podem ser armazenadas em uma sisterna sob a estrutura, sendo coletada por um sistema de calhas e condutores de pvc. Além disto, devem apresentar proteção mecânica, isolamento à umidade, térmico, acústico e contra a radiação solar. A solução adotada é produzida pela Brastelha e consiste em um sanduíche de telhas metálicas onduladas com isolamento térmico e acústico de 30mm, com largura padrão 105 cm e comprimento de 280 cm em todas as tipologias, formando um telhado de duas águas com cumeeira fixa do mesmo perfil das telhas.
Revestimentos
Sobre a estrutura do piso são colocadas placas de painel wall de Eternit com 4 cm de espessura, formadas por placas cimentícias com núcleo em madeira. Sobre estas placas é aplicado o piso vinílico clicado da Plasbil com 4,2 mm de espessura, largura de18 cm e comprimento de 122 cm, que tem boa resistência à umidade e à abrasão, facilitando a limpeza e a manutenção. Forros de pvc com superfície amadeirada com 10 mm de espessura, 25 cm de largura e comprimento de 6 metros, fixados em cantoneiras de alumínio de 1 1/2”. Nos decks são aplicadas réguas de madeira plástica da Riplain com espessura de 23mm, largura de 14,8 cm e comprimento de 3 metros.
Instalações Elétricas
Eletrodutos organizados em eletrocalha sob o piso fixadas na estrutura, em shafts, sobre o forro e embutidos nas paredes. Tomadas e interruptores embutidos nos painéis de parede. Enfiação em kits com conectores de alto desempenho.
Instalações Hidro-sanitárias
Instalações com tubulação em pex / pvc previamente cortadas e soldadas, equipamentos conectados por mangotes flexíveis no piso e trechos verticais em shafts. Pisobox no banheiro.
Seu próximo espaço comercial começa aqui.
Conte-nos sobre seu negócio, seu terreno e o que você precisa construir. Nós apresentamos as possibilidades do Sistema Construtivo eltzdesign para o seu projeto.
